一、设备用途:
该机组适用于软聚氯乙稀、聚乙稀等热塑性塑料,
用热挤法对导线芯线进行挤包绝缘或护套层包覆。
二、生产线方向
面对机头左放右收。(或按照需方指定)
三、生产线对工作环境的要求:
温度:0—45度
电源:三相380±10%,50Hz带中性线.
四、主要技术参数
螺杆直径
|
120mm
|
螺杆长径比
|
25:1
|
挤制护套外径
|
φ30~80mm
|
最大牵引力
|
1600kg
|
生产线速度
|
60m/min
|
放线盘规格
|
PN1250-PN2500
|
收线盘规格
|
PN1250-PN2500
|
设备中心高
|
1000mm
|

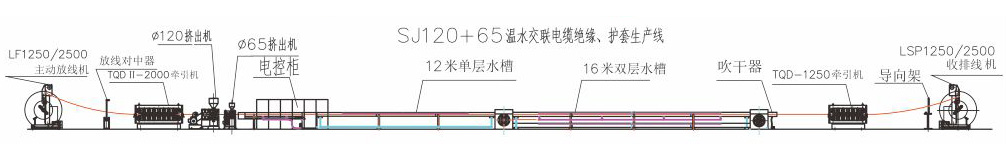

五、设备组成
φ2500龙门式防线架
|
1套
|
TQD-1600kg 履带式气动牵引机
|
1套
|
SJ-120x25塑料挤出机
|
1套
|
自动烘干上料装置
|
1套
|
SJ-65x25
|
1套
|
烘干上料装置
|
1套
|

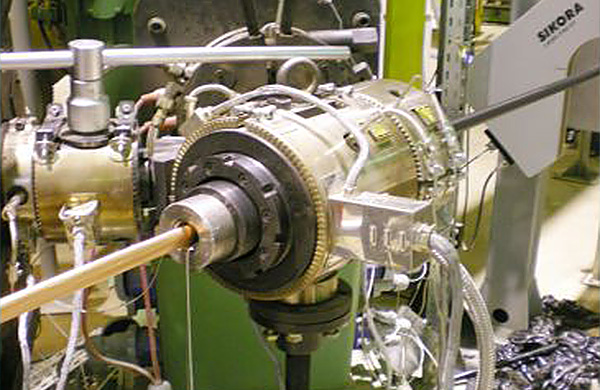

φ50 双层机头
|
1套
|
80单层直角机头
|
1套
|
24米不锈钢水槽(含4米移动温水槽)
|
1台
|
TQD-1600kg 履带式气动牵引机(后牵引)
|
1台
|
φ 2500 龙门式收排线架
|
1套
|
电气控制、机组同步控制系统
|
1套
|
|
